Кои се принципите на топката вентил?

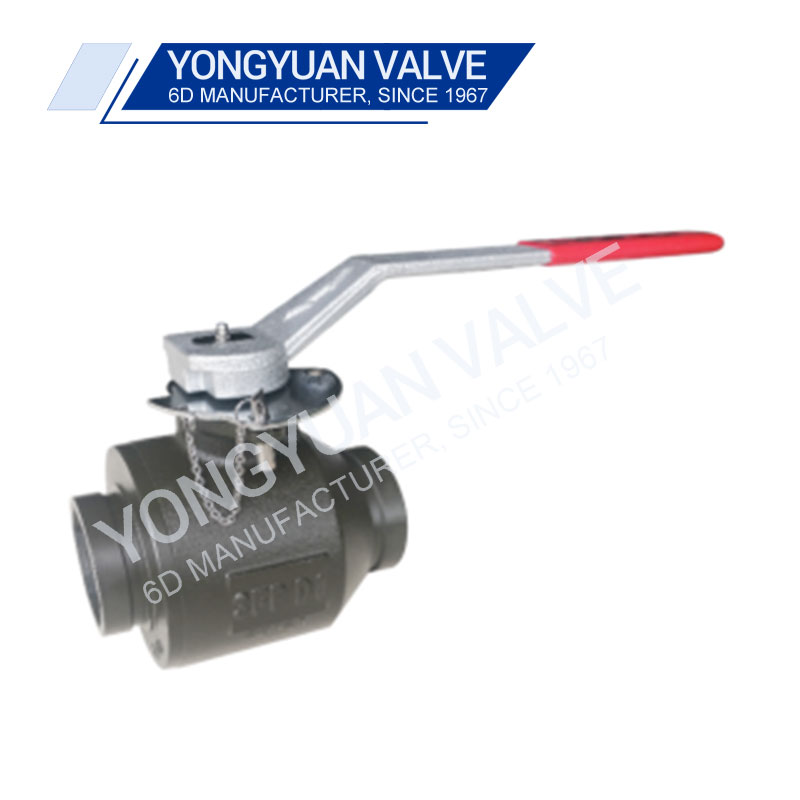

A Вентил на топкае широко користен индустриски уред кој го контролира протокот на течности или гасови со употреба на ротирачка топка со дупка во центарот. Неговиот едноставен, но ефикасен дизајн, го прави идеален за апликации за кои е потребно сигурно исклучување и прецизна контрола на протокот. Ајде да ги истражиме клучните принципи зад тоа како функционира топката вентил.

1. Основен принцип на работа

Вентилот на топката работи со помош на сферичен диск (топката) со дупка (дупче) низ неговиот центар. Вентилот се контролира со ротирање на топката 90 степени за да се дозволи или блокира протокот на течност.

- Отворена позиција: Кога дупката се усогласува со гасоводот, течноста поминува слободно.

- Затворена позиција: Кога топката се ротира нормално на цевководот, протокот е целосно блокиран.

Оваа брза операција за четврт-пресврт ги прави вентилите за топки високо ефикасни за апликации за контрола на контролата.

2. Клучни компоненти на топчести вентил

ТипиченВентил на топкасе состои од следниве главни компоненти:

- Топка: Ротирачкиот елемент со дупче што го контролира протокот.

- Тело: Надворешната обвивка што ги држи сите компоненти заедно.

- СТЕМ: вратилото што ја поврзува топката со активирачот или рачката.

- Седиште: Запечатување на материјал што обезбедува цврсто затворање кога вентилот е затворен.

- Рачка/активирач: Се користи за ротирање на топката за рачна или автоматизирана контрола.

3. Принцип за запечатување

Ефективноста на топката вентил лежи во неговиот тесен механизам за запечатување. Меките материјали како PTFE (тефлон), гума или други полимери често се користат за седишта за да се обезбеди работа без протекување. Некои топки вентили со високи перформанси користат запечатување метал до метал за ракување со екстремни температури и притисоци.

4. Механизам за контрола на проток

Вентилите на топката можат да имаат различни дизајни за дупчење кои влијаат на нивните карактеристики на проток:

- Целосно доживеано (целосна порта): Дупката во топката одговара на дијаметарот на цевководот, минимизирајќи го отпорноста на протокот.

- Намалена родена (намалена порта): Дупката е помала од гасоводот, предизвикувајќи мало ограничување на протокот.

-V-Port: Топката има отворање во форма на V, овозможувајќи прецизна контрола на протокот во апликациите за гаснење.

5. Видови на топки вентили

Вентили за топкиДојдете во различни конфигурации во зависност од нивниот дизајн и примена:

- Пловечки вентил на топката: Топката е суспендирана помеѓу седиштата и малку се движи за да се подобри запечатувањето кога се нанесува притисок.

-Вентилот на топката поставена со Trunnion: Топката е фиксирана со дополнителни потпори (Trunnions), што го прави погоден за апликации со висок притисок.

-3-насочен или повеќе-портокален вентил: Овозможува пренасочување или мешање на проток помеѓу повеќе порти.

- Вентилиран топчест вентил: дизајниран да го ослободи заробениот притисок во затворен систем.

6. Предности на вентилите за топки

- Брзо и лесно работење: Потребно е само четвртина пресврт за отворање или затворање.

- Одлично запечатување: Обезбедува тесно исклучување, спречувајќи протекување.

- Издржливост: Издржани високи притисоци и температури.

- Ниско одржување: Едноставен дизајн со помалку компоненти склони кон носење.

Дали сакате повеќе детали за одреден вид топчести вентил? Дозволете ми да знам!
